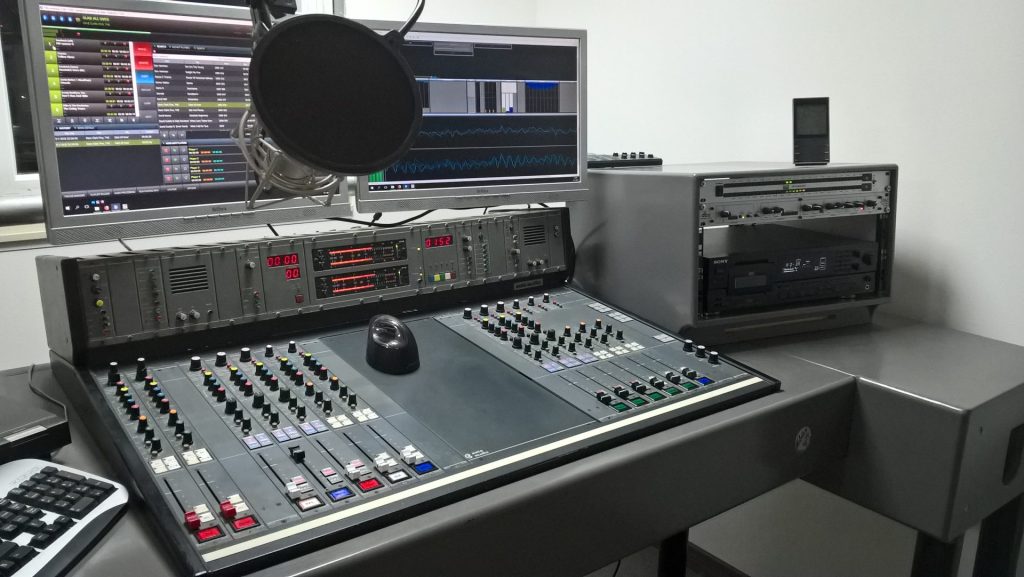

Eela Audio S-440 broadcast mengpaneel
De Eela Audio S 440 is de meest uitgebreide tafel geweest die Eela audio heeft gemaakt. Qua mogelijkheden over compleet.
Voorafluistering
Natuurlijk heeft elk module een voorafluistering (cue). Als je deze indrukt kan je via de speaker uitgang & koptelefoon het kanaal voorafluisteren. De VU meters laten dan ook het signaal zien.
Faderstart
De line modules hebben een faderstart functie die via een jack 6.3mm is aan te sluiten.
Geluid uit als de microfoon open staat
Dankzij de doordachte opbouw is de tafel ook optimaal geschikt als radio studio mengtafel. Op de S131 module (microfoon) zit een jumper die op CR (control room) of ST (studio room = andere kant van het glas) gezet kan worden.
Als de module als microfoon gebruikt wordt en de jumper op CR staat zullen de speakers al het geluid muten als de fader open staat. Dit voorkomt rondzingen. Als het kanaal gebruikt wordt als line werkt de mute functie natuurlijk niet
Routing
Opvallend zijn de 2 knopjes naast de fader, 1-2 & 3-4. Met deze kan je aangeven naar welke uitgang het geluid gaat. Je kan hiermee een aantal kanalen naar uitgang 1-2 laten gaan terwijl andere naar uitgang 3-4 gaan. Als je dit gaat gebruiken is er wel een 2e master module nodig.
PA mengtafel
Een band, maar ook voor zang opnames gebruikt men geen stereo maar mono kanalen. Dankzij de modulaire opbouw is dat voor de S130 geen probleem.
Ook de uitgangen zijn gebalanceerd zodat er geen aanpassingen nodig zijn. indien gewenst kan de de mengtafel worden uitgevoerd met twee master modules waardoor routering mogelijk is.
AANSLUITINGEN
Microfoon:
XLR
Line ingang:
D-sub 25
Uitgang:
XLR
FADERSTART
Microfoon:
Rood licht- signalering en luidsprekers mute functie
Line:
Faderstart signaal (puls of continue) & stop signaal
MODULES
S440: blind plaat
S441: microfoon module
S442: stereo line module (met of zonder EQ)
S443: telefoon module (externe vork nodig)
S447: studio room module
S448: control room module
